图像测量产品有哪些？
图像测量产品主要有粒子图像测速仪、三维体空间测速仪、图像粒径测量系统和激光诱导荧光及燃烧诊断系统四个系列，每个系列具体产品如下所述。

粒子图像测速仪包括：

      · EduPIV:主要用于教学演示及水槽、水洞内低速流动的研究；其测量频率为160Hz，分辨率为2M，最高测量速度为0.5m/s。

     · 二维/三维PIV测速仪、二维/三维高频PIV测速仪：主要用于在流场指定截面内采用片光成像方式对流场的瞬时结构进行测量；普通二维/三维PIV测速仪的测速范围在1~1000m/s左右，测量频率为0~200Hz（典型测量频率0-15Hz）；高频PIV的测速范围在0~1Mach左右，测量频率为200~10kHz（典型测量频率10kHz）。

      · 显微PIV测速仪：主要用于对微尺度流场实现高精度定量测量，测量区域为100μm~2mm。

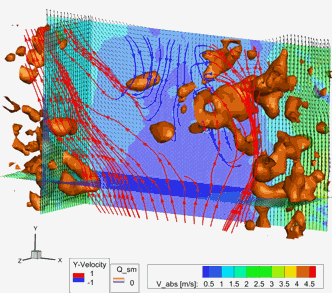

     · 三维体空间测速仪：用于对三维体空间内的速度及梯度张量进行测量，测量区域为50~200mm，测速范围为0~300m/s，测量参数包括空间三维速度和空间梯度张量。

喷雾和颗粒特征包括：

      · 干涉粒径测量系统：主要用于对雾化直径分布进行平面内瞬时测量，其测量粒径范围为1~10000μm。

      · 阴影粒径测量系统：可对不规则形状颗粒直径进行测量，粒径范围在10~10000μm或更高。

      · 喷雾几何特征：用来表征喷雾的形状和质量落点分布。

      · 粒子动态测速系统：基于相位多普勒原理，在LDA的基础上根据粒子通过激光光束时，粒径与相位差之间的关系得到粒子直径。

激光诱导荧光及燃烧诊断系统包括：

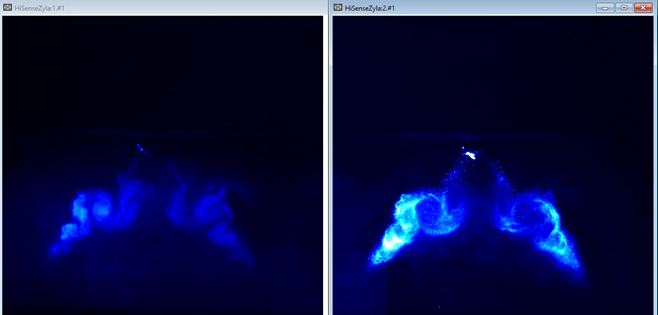

       ·平面激光诱导荧光（Planar LIF）：对气体中的浓度、温度等传质、传热、混合过程进行定量分析。

       ·燃烧激光诱导荧光（Combustion LIF）：对燃烧过程产物的浓度进行定量测量。

       ·激光诱导白炽光（LII）：对燃烧过程中产生的纳米级碳烟浓度在激光平面内进行定量测量。

       ·高频激光诱导荧光（TR LIF）：对燃油喷雾的气液相浓度进行测量，并可提高SMD LIF的测量精度。
